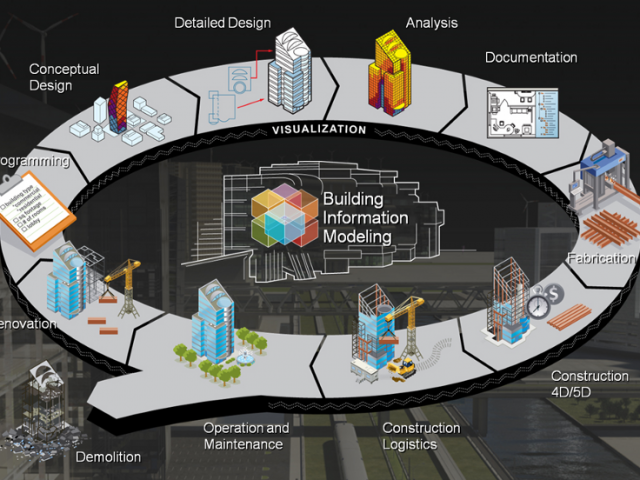

BIM Temel Kavramları ve İlkeleri

Revit, Autodesk’in Yapı Bilgi Sistemi (BIM) teknolojisini destekleyen bir yazılımıdır. Kütlesel tasarım, metraj, detaylandırma ve görselleştirme için güçlü araçlar sunar. Duvar, kapı, pencere, merdiven gibi akıllı mimari modelleme elemanları ile çalışır. Parametrik yazılım sistemini esas alır. Bu, bir defa girilen bir verinin tüm proje sürecinde korunması ve istenildiğinde tekrar kullanılabilmesi anlamına gelir. Eğitim boyunca tüm bu konu başlıklarına değinilecek,  Autodesk Revit aracı ve BIM ile olan ilişkisi örnekler üzerinden anlatılacaktır.

Dynamo, Revit’in parametrik/algoritmik modelleme yapmaya imkan tanıyan modülüdür. Revit’in BIM altyapısını ilişkisel geometri mantığı ve modüler eklenti sistemi ile destekleyerek hesaplamalı BIM için standart haline gelmiştir. Proje süreçlerinin kavramsal ve ön tasarım aşamalarında türetici ve analitik araçlarıyla, tasarım geliştirme ve dokümantasyon aşamalarında ise sunduğu otomasyon olanakları ile Revit odaklı yapı bilgi modellemesi iş akışlarını kolaylaştırmaktadır. Bu eğitim Dynamo’ya ve sunduğu olanaklara başlangıç niteliğindedir.

Dynamo tasarım ve BIM süreçlerinin hesaplamalı bir şekilde gelişmesine olanak sağlayan, açık kaynak bir görsel programlama aracıdır. Bu aracı kullanarak tekrar eden görevleri otomatize edebilir, kazandığınız zamanı farklı tasarım ve projeler için kullanabilirsiniz. Bugün Dynamo, ulusal ve uluslararası projelerde sıklıkla kullanılmaktadır. Bu eğitimin konusu bir mimari projede Dynamo'nun nasıl kullanılabileceğini örnekler üzerinden anlatmaktır. Eğitimde, mimari proje süreçlerinde sıklıkla karşılaşılan tekrar eden görevlerin otomatize edilmesi süreci katılımcılarla paylaşılacaktır.

Bu eğitimin konusu bir mimari projede Dynamo'nun nasıl kullanılabileceğini örnekler üzerinden anlatmaktır. Eğitimde, mimari proje süreçlerinde sıklıkla karşılaşılan tekrar eden görevlerin otomatize edilmesi süreci katılımcılarla paylaşılacaktır.

Grasshopper, Rhinoceros’ın parametrik/algoritmik modelleme yapmaya imkan tanıyan modülüdür. Rhino’nun serbest formlu nesne oluşturmaya imkan tanıyan NURBS modelleme altyapısını ilişkisel geometri mantığı ve modüler eklenti sistemi ile destekleyerek, başta forma dair türetme, simülasyon, optimizasyon ve bilgisayar destekli üretim olmak üzere çok kapsamlı bir hesaplamalı tasarım ekosisteminin nirengi noktası haline gelmiştir. Güçlü analiz araçlarıyla proje sürecinin ön tasarım, kavramsal tasarım ve tasarım geliştirme aşamalarının hemen her noktasında alınacak kararların aydınlatılmış nitelik kazanmasına yardımcı olmaktadır. Bu eğitim Grasshopper’a ve sunduğu olanaklara başlangıç niteliğindedir.

Bilindiği üzere birçok yapının elektrik projeleri 2 boyutlu çizim programları ile hazırlanmakta ve projelendirme anında verilen detayların büyük bölümü imalat anında tam anlamı ile uygulanamamaktadır. Bunun nedenlerinden bazıları, mekanik cihaz ve kanalların projelendirme safhasında şablon olarak hazırlanmamış olması, imalat anında kullanılacak ekipmanların (askı elemanları, bağlantı parçaları vb) projelendirilememesi, mimari detayların 2 boyutlu projelerden tam anlamı ile okunamaması olarak sıralanabilir. Bu gibi nedenlerden dolayı hazırlanan projeler tam anlamı ile uygulanamıyor, imalat anında geriye dönüşler ve yapılan imalatların sökülüp yeniden yapılması gibi hem zaman hem maliyet anlamında olumsuz sonuçlar doğuyor. BIM ortamında yapılan projelerde, anlık olarak diğer tüm disiplin modelleri ve detayları görülebildiğinden, yapılan tesisatların imalata büyük oranda uygun yapılabilmesi sağlanıyor. Ayrıca yapılan tüm modellemelerin metraj bilgileri anlık ve gerçekçi olarak çekilebiliyor, Bu iş için ayrılması gereken süre minimize edilmiş oluyor. Son olarak günümüzde prestijli ve büyük ölçekli yapıların çoğu BIM ortamında tasarlanıp modelleniyor. Bu durum, elektrik ve mekanik tesisatların BIM ortamında modellenmesi gereksinimini doğuruyor.

BIM ortamında yapılan disiplinlerarası model koordinasyonu, metraj hesaplamaları ve yapım simülasyonları gibi süreçler buildingSMART’in standartları arasında yer alır.

Bu eğitim boyunca, elektrik modellemesi ile ilgili temel bilgiler aktarılacak ve örnekler üzerinden uygulamalı anlatılacaktır.

BIM süreçlerinin bir parçası olan Revit Programında Elektrik Tesisat Projelerinin oluşturulması anlatılacaktır. Bu süreçte organizasyonu elektriksel açıdan BIM’e adapte etme, ekipman seçimi, yerel standartlara uygun içerik üretilmesi konularını kapsamaktadır. BIM süreçlerine yönelik olarak ilk başta temel program kullanım özelliklerinin kavranması, 3 boyutlu farklı formatlarda dosyaların birleştirilmesi ve Revit ortamında Elektrik Tesisat Projelerinin oluşturularak farklı disiplinler ile çakışma testlerinin yapılması sonrası İhale Dosyası dokümanları içerisinde yer alan keşif ve metraj listelerinin oluşturulması amaçlanmaktadır. Model mimari proje Revit yazılımında hazır olup, mimari altlık olarak kullanılarak üzerine Elektrik Tesisat Projeleri oluşturulacaktır. Oluşturucak proje detayları “Eğitim İçeriği” başlığında verilmiştir.
